편단 인서트 (삽입) 자동 디핑 압착기
편단 인서트 (삽입) 자동 디핑 압착기
◆ 편단 압착+디핑 자동 인서트 장비 입니다.
◆ 양품과 불량품을 자동적으로 구별하고 분리 합니다.

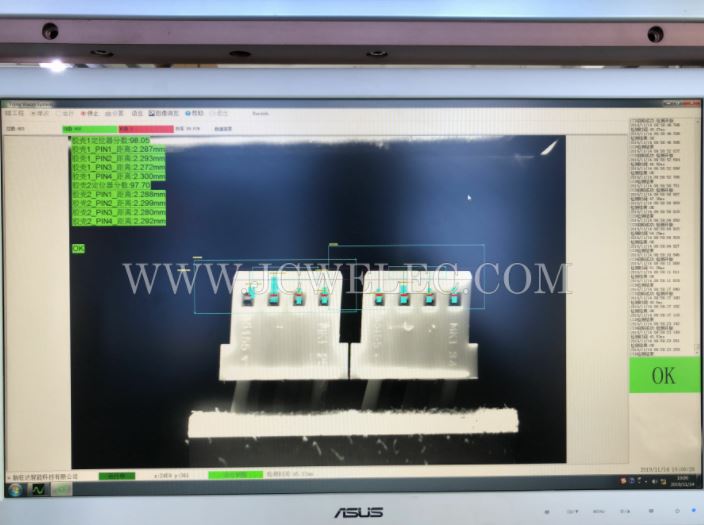

◆ Mitsubishi 서보 모터, CCD 육안 검사 시스템, CFM (압착 검사),
Panasonic PLC 제어 시스템을 적용하여 완벽한 작업을 보장 합니다.
◆ 모든 데이터는 프로그램에 저장이 가능합니다.
◆ 컬러 터치스크린을 적용하여 사용자가 편리하게 조작할 수 있습니다
◆ 심선 트위스트 기능은 기본 탑재되어 있습니다.
◆ CE 인증 장비입니다.
제품 사양

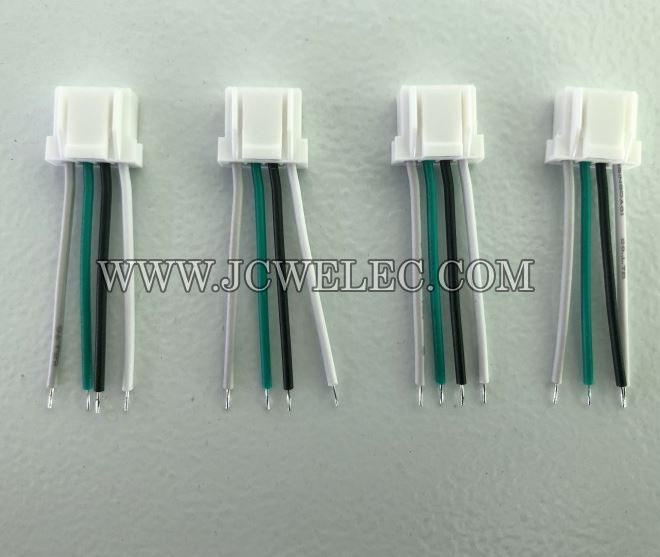

모델명 편단 인서트 (삽입) 자동 디핑 압착기 기능 편단 압착 / 와이어 절단 / 양단 스트립 / 반 탈피 / 심선 트위스트 / 디핑 (납땜)
편단 인서트 / CCD 감지 / 압착 불량 검출 장치 / 양품, 불량품 구분 /
와이어 유무 감지 / 공기압 적용 가능 전선 사양 AWG28-18# (옵션 변경 가능) 커팅 가능 길이 35mm-1,000mm 커팅 길이 오차 범위 ± 0.02-0.2mm 압착력 20KW (2톤) 전선 처리 능력 10 EA 심선 트위스트 가능 길이 0.5mm-10mm 생산 수량 ZH,PH,XH-2P: 3,800-4,600 pcs/hr
lPH,XH-3P: 3,800-4,600 pcs/hr
lPH,XH-4P: 3,800-4,600 pcs/hr
l5P-8P: 3,600-4,200 pcs/hr 공기 압력 0.55-0.8Mpa 드라이브 서보 드라이버 전원 AC 220V, 50/60Hz 외형 사이즈(L x W x H ) 4,250*2,300*2,000mm 무게 470KG
CM06 (자동 인서트기 / 디핑+압착) 장비 영상: https://youtu.be/sPEbG1OHzUw (클릭)
* 영상 재생이 안되시는 분들은 구글(크롬)에 접속하여 재생 하시길 바랍니다.
