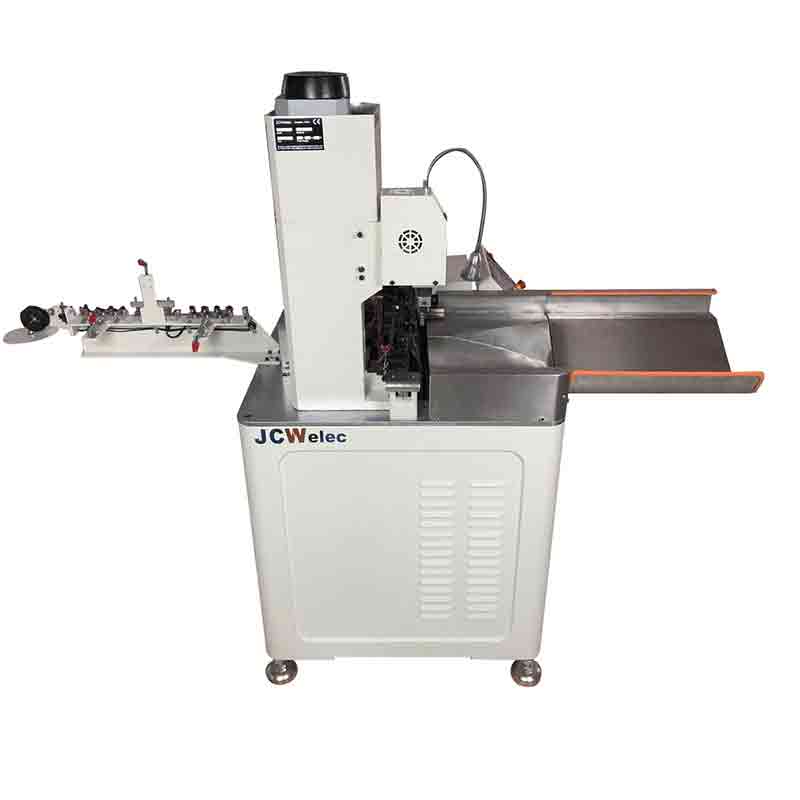

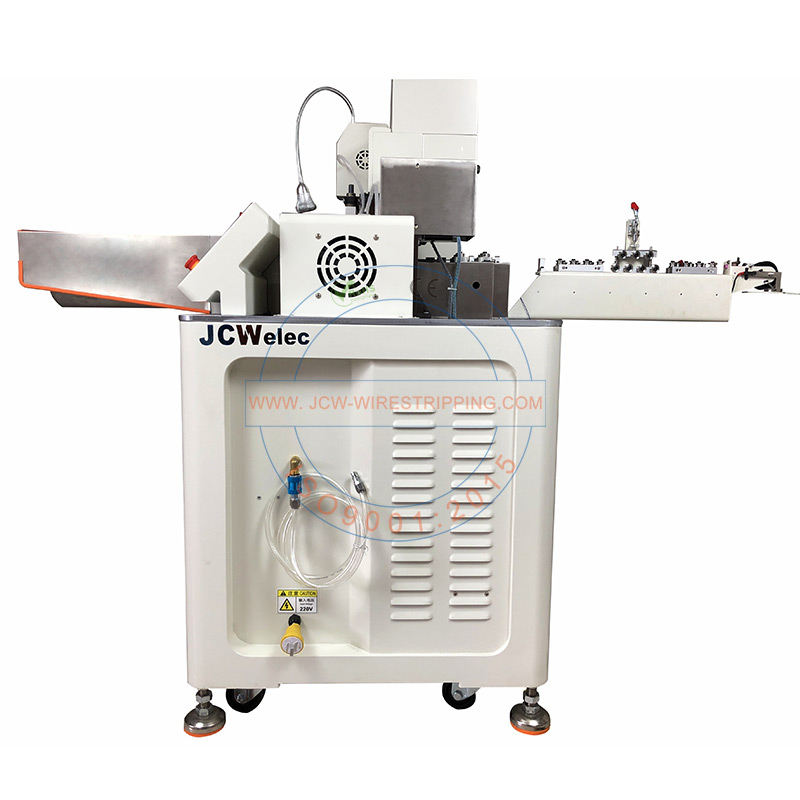

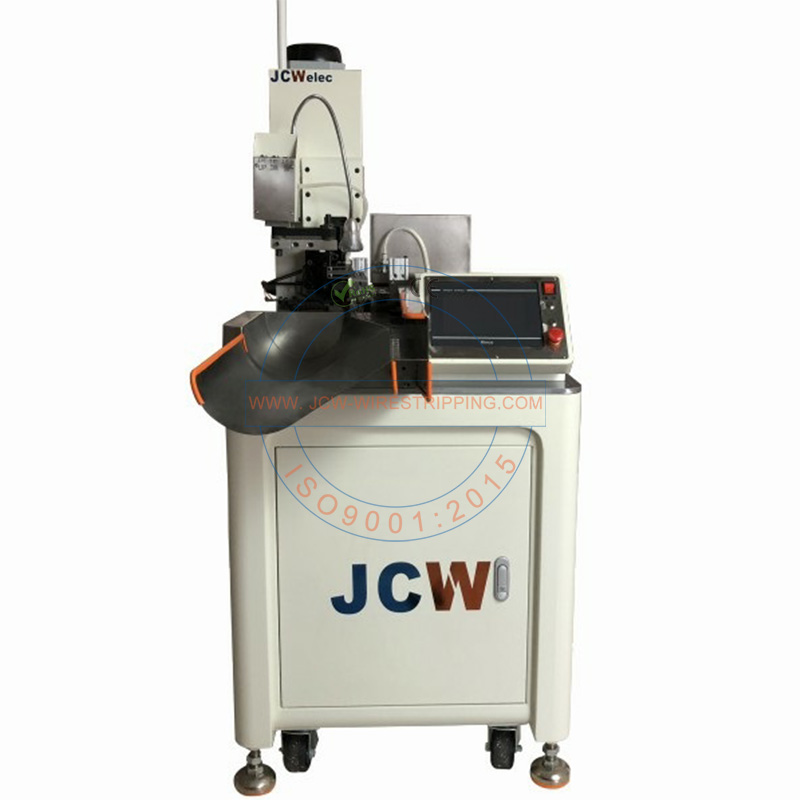

• 편단 자동 압착기 (편단 압착+편단 스트립)

• CST01

•


• ◆  와이어 커팅, 와이어 스트립, 단자 압착 기능을 탑재한 자동 편단 터미널 자동 압착기입니다.
  ◆  강력한 스테핑 모터는 지능형 제어 시스템과 결합하여 높은 생산 속도를 자랑합니다.
  ◆  모든 압착 데이터는 프로그램에 저장이 가능하며, 저장된 데이터는 검색 후 바로 사용이 가능합니다.

• ◆  7인치 컬러 터치스크린을 적용하여 사용자가 편리하게 조작할 수 있습니다.
  ◆  콤팩트한 디자인, 공간 활용에 용이, 고정밀 모듈, 안정적인 성능, 편리한 유지 보수가 가능합니다.

•


• ◆ 제품 사양

• 모델명	CST01 자동 편단 압착기
  기능	칼 깊이, 스트립 길이, 전체 스트립핑, 부분 스트립핑. 1면: 스트리핑, 압착. 2면: 스트리핑, 심선 트위스트, 데이터 저장
  전선 사양	0.1 - 2 mm² (AWG 28 - 14)  [4mm² 옵션 사양 변경 가능]
  스트립 길이	1.5-10 mm
  스트립 길이 증가	0.1 mm
  커팅 길이( L )	45 – 999,999 mm
  커팅 길이 오차 범위	± 1mm + 0.002 x L
  생산 수량	4,200 pcs/h by 절단 길이 300mm 기준 (편단 압착+편단 스트립, 심선 트위스트)
  디스플레이	7" 터치 스크린 (한국어, 영어, 중국어)
  데이터 저장	100개
  압착력	20 KN ( 2.0 tons )  [40 KN 옵션 사양 변경]
  옵션 사양	와이어 프리프더, CFM, 컨베이어
  검출 기능	전선 부족, 단자 압착, 전선 매듭, 공기압, CFM 옵션 (압착 불량 감지)
  전원	AC 220 V ± 10%, 50 / 60 Hz  [110V 사양 변경 가능]
  공기압	0.4 ~ 0.7 MPa [ 깨끗하고 건조한 공기 ]
  사이즈	L 650 x W 750 x H 1500 mm
  무게	310 KG




CST01 (편단 자동 압착기) 장비 영상: https://youtu.be/UbMsgcxEzAA   (주소 클릭 시 동영상 재생)

                                                                             (클릭)

 * 영상 재생이 안되시는 분들은 구글(크롬)에 접속하여 재생 하시길 바랍니다.
