편단 디핑 자동 압착기 HIT

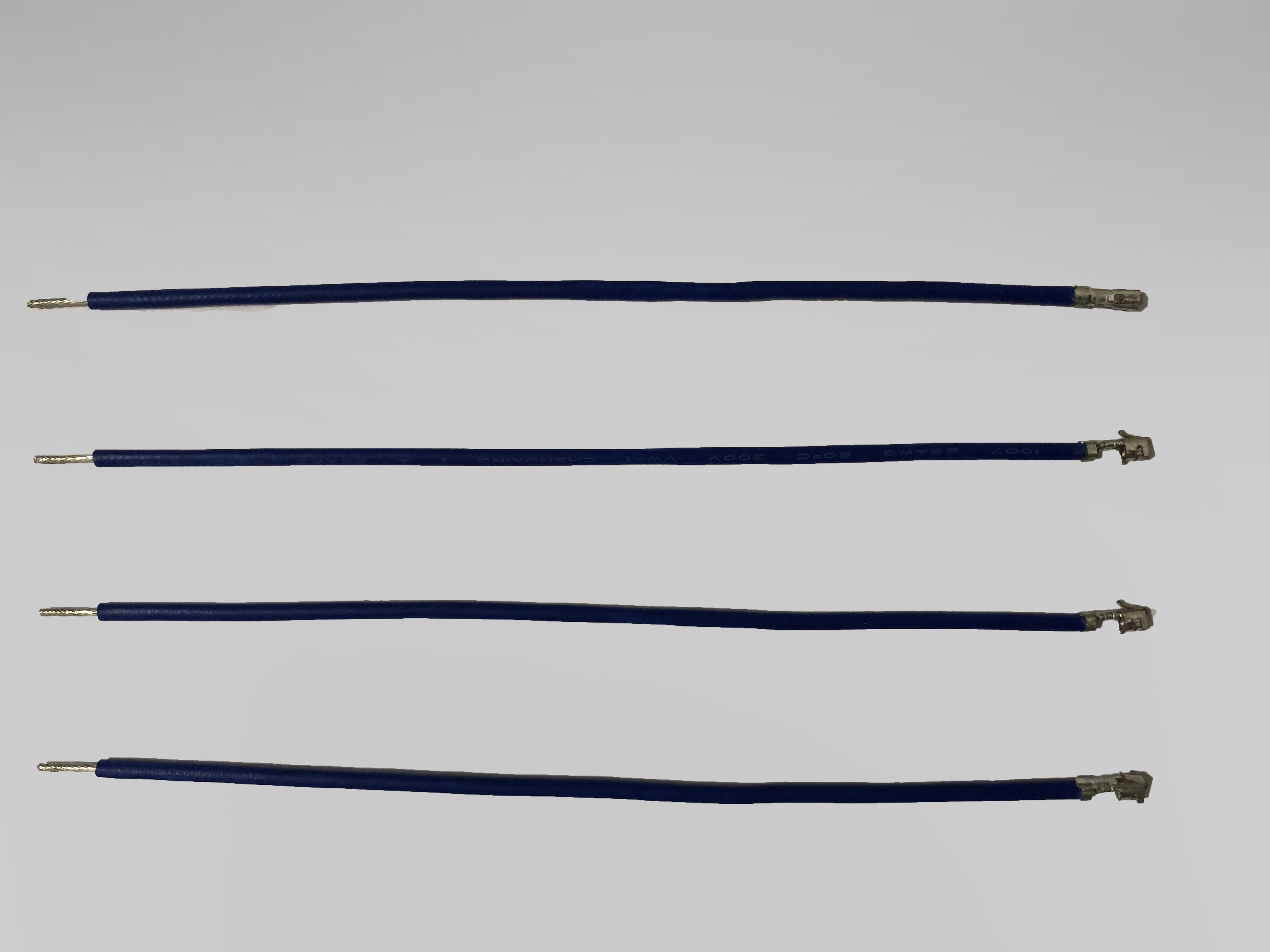

편단 디핑 자동 압착기 (압착+디핑)

  • 편단 디핑 자동 압착기 (압착+디핑)


◆  고성능 양단 자동 압착기 (PLC 제어, 서보모터 구동) 입니다.
◆  커팅 길이, 스트립 칼 깊이, 심선 트위스트, 납땜, 위치 등은 터치스크린으로 세밀하게  정할 수 있습니다.

◆  컬러 터치스크린을 적용하여 사용자가 편리하게 조작할 수 있습니다.
◆  내장된 와이어 프리 피드 장치는 와이어 장력을 유지하는데 아주 효율적입니다.
◆  와이어 그리퍼의 평행 이동 방식을 적용하여 수준 높은 압착 정밀도를 보장합니다.
◆  콤팩트한 디자인, 공간 활용에 용이, 고정밀 모듈, 안정적인 성능, 편리한 유지 보수가 가능합니다.
◆  CE 인증 장비입니다.


  • ◆ 제품 사양

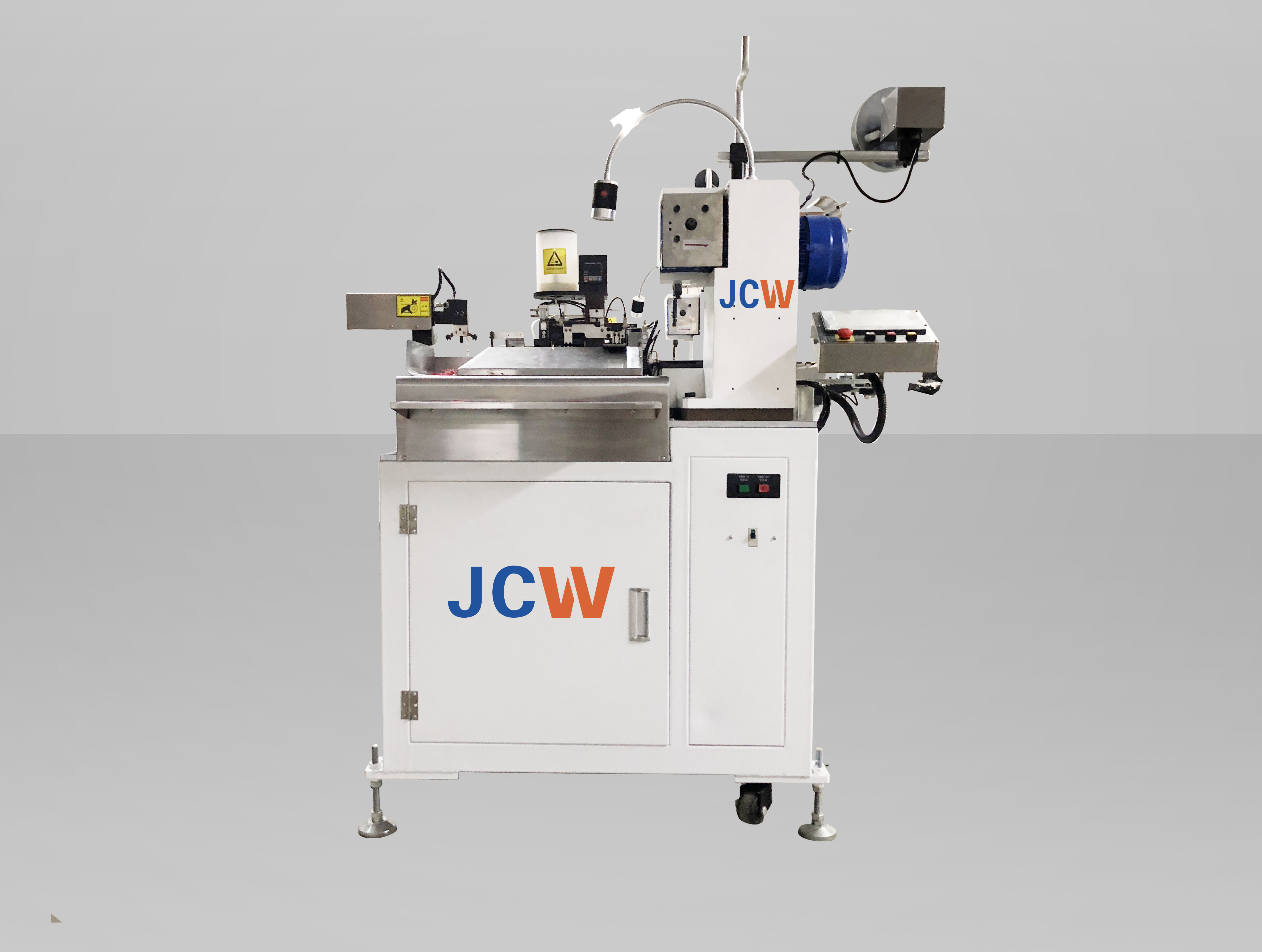

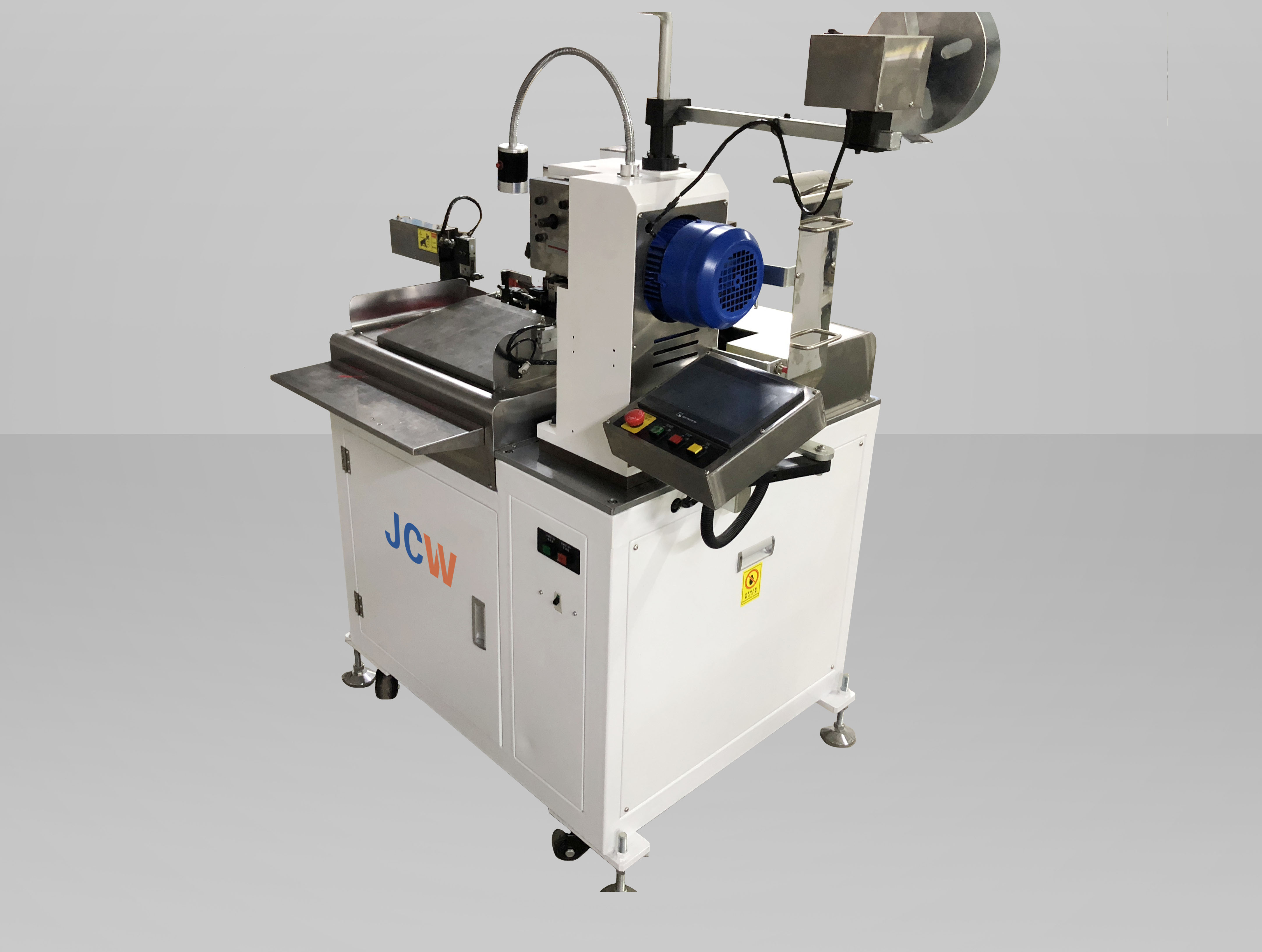

  •  모델명  CST07B  (편단 디핑 자동 압착기)
     적용 가능 전선 사양 0.03-2SQ  (AWG32-14)
     스트립 가능 길이 전단: 0.1-8 mm ,  후단: 0.1-18 mm
     스트립 길이 오차 범위 ±0.01 mm
     커팅 가능 길이 18-9,999 mm
     납땜 가능 길이 1-10 mm
     심선 트위스트 가능 길이 2-10 mm
     생산 수량  3,200pcs/h(L=50 mm)
     데이터 저장  100개
     압착력  20KN
     파이프 직경 1.5-5 mm
     공기압  0.5-0.7Mpa
     디스플레이 모드 7 인치 터치 스크린 (한국어, 중국어, 영어)
     전원  AC220V ,50/60HZ
     정격 전력 3,000W
     외형 사이즈(L x W x H )  1,400 x 1,000 x 1,800 mm
     무게  400kg


    CST07B (편단 디핑 자동 압착기) 장비 영상: https://youtu.be/74z6Pw2iyL4    (클릭)



     * 영상 재생이 안되시는 분들은 구글(크롬)에 접속하여 재생 하시길 바랍니다.
